野戰式光電一體化綜合接入光端機HJ-iAN230BJ
野戰式光電一體化綜合接入光端機,HJ-iAN230BJ
- 型號: HJ-iAN230BJ
野戰式光電一體化綜合接入光端機,HJ-iAN230BJ
1.機箱尺寸:3U 高,19 英寸寬,132×483×415(H×W×D,單位mm)。
2.設備采用防塵、防潮和抗震機箱,支持內插卡(用戶可在出廠前選擇業務插卡)。

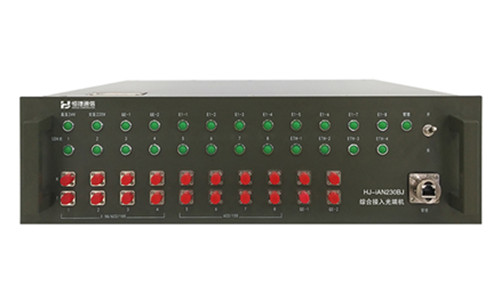

3.SDH光接口、以太網光接口、狀態指示燈和網管接口位于設備前面板。
4.電源接口、電話接口、以太網電接口、E1電接口和群路A接口等位于設備后面板。
5.傳輸線路提供8路速率可設的SDH光接口(FC型),其中第1路至第4路光口可選155M、622M或2.5G,第5路至第8路光口可選155M或622M。
業務側可提供8路非平衡式75歐E1業務口。
6.業務側可提供24路電話業務口,出廠前可選FXO卡、FXS卡、MAG卡或SOM卡(SOM卡支持通過網管軟件將電話口配置成FXS、FXO或MAG)。
7.業務側可提供4路GE千兆以太網電接口,單接口帶寬可設(1~63)×VC12(2Mb/s至137Mb/s) 或(1~7)×VC4(150Mb/s至1000Mb/s)。
8.業務側可提供2路GX千兆以太網光接口,單接口帶寬可設(1~63)×VC12 (2Mb/s至137Mb/s)或(1~7)×VC4(150Mb/s至1000Mb/s)。
9.FXS模塊和MAG模塊均采用獨立鈴流電路設計,互不干擾、安全性高。
10.設備支持基于軟交換網絡呼叫控制的SIP協議,支持V5信令、No.7信令、PRI信令(訂制功能)。
11.設備支持點對點、點對兩點、鏈型和環型組網,或與其他SDH設備混合組網。
12.設備采用抗浪涌和防雷電路設計,支持電源輸入防反接功能。
13.設備提供完備的狀態指示燈,包括光口狀態、E1狀態、電源狀態、網管連接狀態、以太網狀態等。
14.通過網絡管理軟件對64K通道、VC12(E1)和光通道進行環回設置。
15.通過網絡管理軟件可對提供64K通道和VC12(E1)通道進行誤碼測試。
16.設備可選主控交叉盤1+1熱備份(內置)。
17.設備支持交流電源和直流電源,支持電源輸入1+1熱備份。
18.設備支持內置風扇散熱。
19.設備提供以太網管理接口,可通過網絡管理軟件對設備和網絡進行管理,網絡管理軟件主要功能包括配置管理、資源管理、告警管理、性能管理和安全管理五大功能模塊。

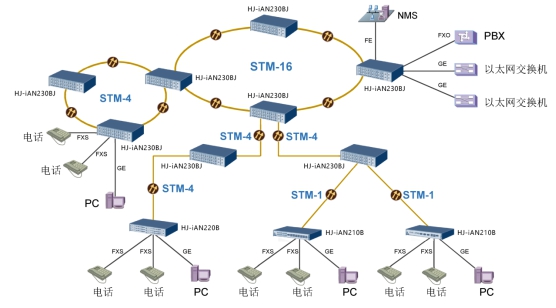

典型應用:
HJ-iAN230BJ是野戰式光電一體化綜合接入光端機,通常被應用于構建野戰光通信網絡。
HJ-iAN230BJ可提供STM-16、STM-4和STM-1光接口,因此其既可用于構建STM-16大容量骨干級光通信網絡,也可以用于構建STM-4中等容量接入級網絡,亦可當作小容量的野戰光網絡終端設備。
HJ-iAN230BJ支持點對點、點對多點、鏈型、環型和相切環等網絡拓?fù)洌部梢耘c其他廠家SDH光通信設備對通使用,因此在應用時可根據站點分布、光纖資源、業務需求靈活組網。

HJ-iAN230BJ接口配置
接口類型 | 接口配置(含選配) |
STM-16光接口 | 2/4/8 |
STM-4光接口 | 2/4/8 |
STM-1 光接口 | 2/4/8 |
E1 電接口 | 8/16/32 |
100M/1000M以太網電接口 | 2/4/8 |
100M/1000M以太網光接口 | 2/4/8 |
10M/100M以太網電接口 | 2/4/8 |
FXO 電話接口 | 8/12/16/24/32 |
FXS 電話接口 | 8/12/16/24/32 |
MAG 電話接口 | 8/12/16/24/32 |
群路A接口 | 1/2 |
網管接口 | 1 |
220V電源接口 | 1/2 |
-48V/24V電源接口 | 1/2 |
注:HJ-iAN230BJ采用內插卡式設計,可根據實際需要選擇不同種類的插卡。 當選擇不同插卡組合時,有可能需要訂制前面板和后面板。 | |
