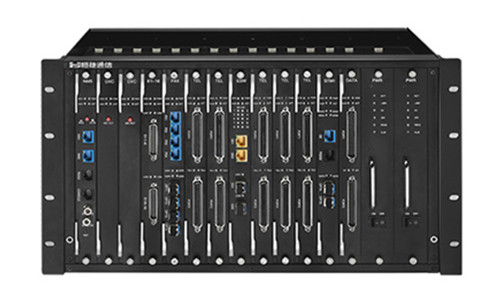

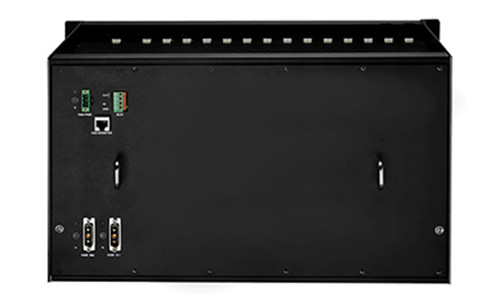

功能特點
1.支持16x16VC4或1008x1008 VC12的交叉能力
2.基于電信級的產品設計,支持群路盤1+1備份,實現群路,交叉和時鐘模塊的熱備份;雙電源備份和負荷分擔;支持支路盤的1+1保護;采用SFP熱插拔光接口機板卡全免熱插拔設計
3.背板提供SDH、以太網兩套總線;因此線路側在提供STM-1/STM-4上行的同時,提供2路GE上行
4.支持SDH通道和復用段保護,可實現多種網絡拓撲,包括點到點、鏈型、環形和環帶鏈型
5.支持EOS功能,采用GFP、LAPS封裝協議,支持LCAS功能,可與主流MSTP廠商設備兼容對通
6.單個子框最大支持160路E1或者80路以太網接入
7.可與恒捷以太網光纖收發器、PDH光端機、以太網復用器、協議轉換器、PCM、SDH多業務光端機等產品實現互通和遠端網管
8.支持內置DCN網管通道,解決運營商DCN網對接入層覆蓋不足的問題;支持多個子框的網管級聯
9.提供內置誤碼儀功能和遠端設備掉電告警功能
10.支持以太網環路檢測功能
11.支持網管平臺對本地設備板卡和遠端設備的軟件在線升級功能
技術參數
| 類別 | 板卡名稱 | 型號 | 簡要說明 | 可插入槽位 |
| 核心交叉 | 數字交叉盤 | DXC | 雙冗余備份,支持512×512路E1的交叉能力 | 2,3 |
| 程控交換盤 | PBX | 雙冗余備份,支持512×512路E1的交叉能力,支持4K×4K交換網絡,最大用戶數達2048門 | 2,3 | |
| SDH上聯 | STM-4光SDH上聯盤 | STM4 | 2×STM-4,內置EOS功能 | 4,5 |
| STM-1光SDH上聯盤 | SMT1 | 2×STM-1,內置EOS功能 | 4,5 | |
| 以太網核心匯聚 | 以太網核心匯聚盤 | ESW | 2×GX+2×GE,支持端口VLAN和IEEE 802.1QVLAN,支持鏈路聚合功能最多可匯聚 10個業務槽位的1000M以太網數據 | 4-13 |
| 千兆以太網接入 | 千兆以太網接入盤 | GX04 | 4×GX+4×GE,支持端口VLAN和IEEE 802.1QVLAN,最多可接入 4路1000BASE-X和4路1000BASE-TX的1000M以太網數據4-13 | 4-13 |
| 數字信令接入 | 數字信令接入盤 | DT4 | 支持4個2M接口,具備豐富的接口NO.7信令、RPI、NO.1信令。具備完善的信令工作指示。 | 4-13 |
| 業務盤 | E1映射盤 | E1-16 | 16路E1;75Ω ,支持成幀/非成幀模式 | 4-13 |
| STM-1下聯盤 | STM1 | 2×STM-1,內置EOS功能 | 4-13 | |
| 千兆光口分支盤 | GA2 | 1×(1.25G/2.5G/3.125G)SFP光接口,可連接遠端GAN系列設備,支持2×GE和2×FE以太網物理隔離,支持板載16路話路。支持1-2路RS232/RS485 | 4-13 | |
| PDH光分支盤 | FX4 | 4×PDH光接口,可連接遠端PDH或者PCM設備,內置EOP功能,支持端口VLAN和IEEE 802.1QVLAN | 4-13 | |
| EOP網橋盤 | FE08 | 將8路100BASE-TX(電接口)以太網信號,經過EoPDH 轉換封裝進E1信號中,且各通道完全獨立.或者將遠端多路EOP 業務從SDH/PDH信號中解出并匯聚成1路以太網業務 | 4-13 | |
| 語音話路接入盤 | TEL-FXS | 32路二線電話用戶接口 | 4-13 | |
| TEL-FXO | 32路二線電話中繼接口 | 4-13 | ||
| TEL-E&M | 12路E&M電話接口 | 4-13 | ||
| TEL-MAG | 32路磁石電話接口 | 4-13 | ||
| TEL-4LINE | 16路二/四線音頻接口 | 4-13 | ||
| 異步數據接入盤 | DATA | 32路異步數RS232/RS485/RS422接口,波特率0~115.2K/bits自適應 | 4-13 | |
| 管理單元 | 網管盤 | NMS | 提供系統管理功能,支持網管級聯 | 1 |
| 電源 | 直流電源盤 | PWR | 雙電源冗余備份 ,支持電源管理 | 14、15 |
| 風扇 | 風扇箱 | FAN UNITE | 1U風扇箱,支持風扇管理 | 獨立 |
