功能特點
全數字、無壓縮、高清光纖傳輸
支持1路或多路HD/SD-SDI串行數字視頻遠程傳輸
同時傳輸復合視頻、模擬立體聲和數字立體聲音頻、雙向RS232/485/422數據、開關量、電話、磁石等信號。
支持HD-SDI多種串行數字視頻信號，支持速率143Mbps～1.485Gbps
兼容SMPTE259M、292M、344M、ITU串 行數字視頻標準
內置電纜自動均衡器和時鐘重定時功能
支持嵌入式音頻和輔助數據、EDH數據透時傳輸
支持平衡、非平衡模擬立體聲音和數字AES/EBU、S/PDIF、或Toslink光纖數字
透明支持任何RS232/485/422異步數據
支持10M/100M以太網網絡互聯和延伸
支持電話語音、交換網絡傳輸
千兆光纖傳輸技術、大容量、易升級
光纖WDM、CWDM、DWDM技術
單、多模光纖傳輸
無需軟件設計，支持即插即用功能，支持熱插拔
內置浪涌和靜電保護，三級防雷設計
適用于極高溫和極低溫等工業嚴酷環境
工業級設計，可靠性高
支持用戶定制及OEM方式

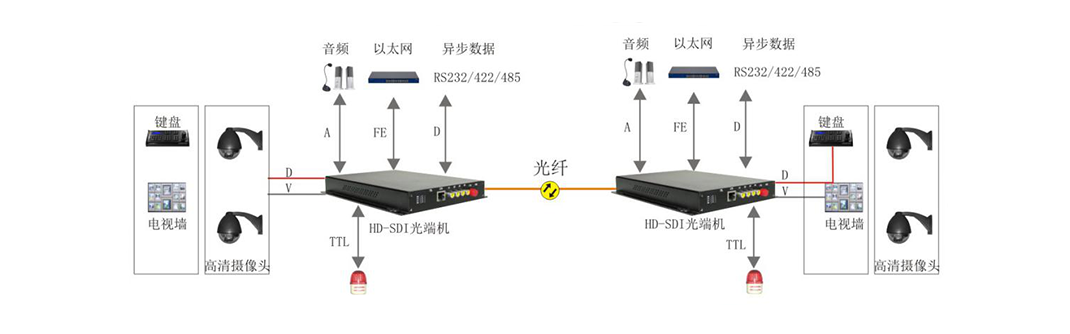

典型應用
技術參數
■ 光纖類型 ：單模、單纖
傳輸距離 ：0～100Km(可選)
物理接口 ：FC
■ 3G/HD/SD-SDI串行數字視頻接口規范
接口標準：MPTE259M、292M、344M、424M
ITU R BT.601，ITU R BT.1120
物理接口：BNC
串行數字視頻輸入/輸出阻抗：75Ω非平衡接口
串行數字視頻輸入/輸出電壓：典型峰-峰值800mVp-p,600～1000mVp-p
支持視頻格式：單鏈路3G-SDI，HD-SDI，SD-SDI
支持串行速率：143Mbps～2.97Gbps
視頻編碼位寬：8bit或10bit自動
返回損耗：≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz
■ 音頻接口規范
信號種類：平衡或非平衡立體聲音頻可選
音頻輸入阻抗：平衡600Ω/47KΩ，非平衡18KΩ
物理接口：RCA
■ 以太網接口規范
接口速率：10M/100M
接口標準：符合IEEE802.3 10Base-TX 標準
符合IEEE802.3u 100Base-TX 標準
工作模式：全雙工/半雙工完全自適應
物理接口：RJ45
■ 數據接口
數據接口：RS232、RS422、RS485、TTL
速率：≤ 115.2Kbps
誤碼率：≤10-9
