功能特點
針對工業應用設計：
工業4級設計
雙電源備份，無方向輸入設計
支持2路電源告警輸入，1路告警輸出
支持端口鏈路及環網故障/異常本地告警指示
高強度波紋式外殼，IP30等級防護
24VDC電源輸入（12～36VDC）
-25～70℃工作溫度
DIN-rail導軌式或壁掛式安裝
工業以太網性能：
支持2路10Base-T/100Base-TX接口，3個百兆SFP光口，3個千兆SFP光口
支持自主研發的SW-Ring冗余環網專利技術，自愈時間<20ms
MAC地址表8K
支持Web頁面配置
支持基于IEEE802.1Q VLAN，有效地控制廣播域
支持QoS-IEEE802.1p 端口優先級功能
支持端口匯聚，增加傳輸帶寬，提高帶寬利用率
支持端口鏡像，可用于在線調試、監控網絡數據狀態
支持端口帶寬限制功能，優化帶寬利用
支持廣播風暴抑制
支持IGMP 靜態多播過濾，用于過濾以太網協議中的多播流量
支持配置文件的導入導出

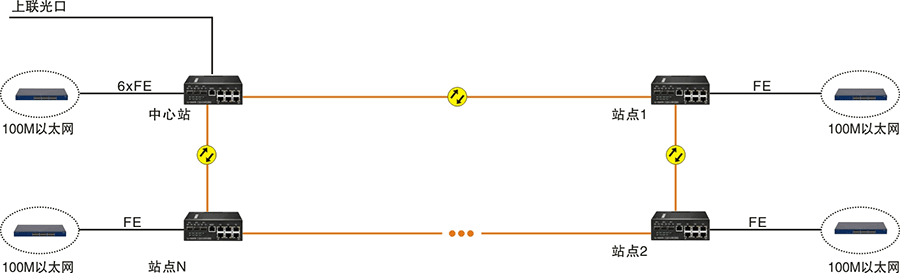

典型應用
產品配置
接口類型 | 描述 |
光纖接口 | 2，SFP接口 |
100M以太網接口 | 6，10M/100M以太網接口 |
選配接口 | 網管 |
技術參數
標準：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.1Q、IEEE802.1p 、IEEE802.1d、IEEE802.1w |
系統背板帶寬：7.6G |
MAC 地址表：8K |
最大功率：9W |
接口： |
RJ45口：10Base-T/100Base-TX 自適應，全雙工/半雙工自適應或強制工作模式，支持MDI/MDI-X |
光纖接口：1000BaseSX/LX/LHX/ZX（LC 接口形式） |
100BaseSX/LX/LHX |
指示燈：支持電源、鏈路連接狀態、系統故障告警、10M/100M速率、設備運行指示 |
繼電器： |
觸點最大耐壓為：DC30V |
觸點最大電流為：1A |
電源： |
24VDC 電源輸入（12VDC～36VDC），冗余輸入 |
輸入最大電流：0.67A |
支持雙電源備份、無方向輸入 |
連接方式：插拔式3位接線端子 |
機械特性： |
外殼：IP30 等級保護，波紋式高強度金屬外殼 |
安裝：DIN 卡軌式或壁掛式安裝 |
尺寸（高×寬×深）：136mm×52mm×105mm |
重量：800g |
工作環境： |
工作溫度：-25～70℃(寬溫T 型號：-40～75℃) |
存儲溫度：-45～85℃ |
相對濕度：5%～95%（無凝露） |
通過認證： |
EMI： CISPR (EN55022) class A |
EMS： EN61000-4-2 (ESD)，Level 3 |
EN61000-4-3 (RS)，Level 3 |
EN61000-4-4 (EFT)，Level 3 |
EN61000-4-5 (Surge)，Level 3 |
EN61000-4-6 (CS)，Level 3 |
EN61000-4-8，Level 5 |
沖擊：IEC 60068-2-2 |
自由落體：IEC 60068-2-32 |
震動：IEC 60068-2-6 |
