公安專網建設項目
業務需求說明
公安專網承載業務主要包括語音通信、辦公信息化、電子政務與視頻監控等。同時這幾個機構由于其對安全的特殊要求，內部專網和外部公網間必須從物理上進行隔離，并且單位內部一般有專門的通信管理部門，需要能對整網設備進行管理和監控。對于這類用戶，接入網所承載的業務多為重要信息的傳遞，因此對網絡的安全性、穩定性和實時性要求較高。
業務帶寬和端口分析
| 客戶類別 | 產品種類 | 客戶端口 | 帶寬 |
| 公安專網 | 語音專線 | E1 | N*64K-2M |
| 以太網 | 2M-n*2M | ||
| 視頻監控 | 以太網 | 2M-10M | |
| 辦公信息化、電子政務 | E1 | 2M | |
| 以太網 | 2M | ||
| 以太網 | 2M-10M |
接入網方式選擇
根據政府機關專網業務的特點，其接入網組網方案首選GPON方式，其次PTN方式，第三SDH/MSTP方式
公安專網建設項目

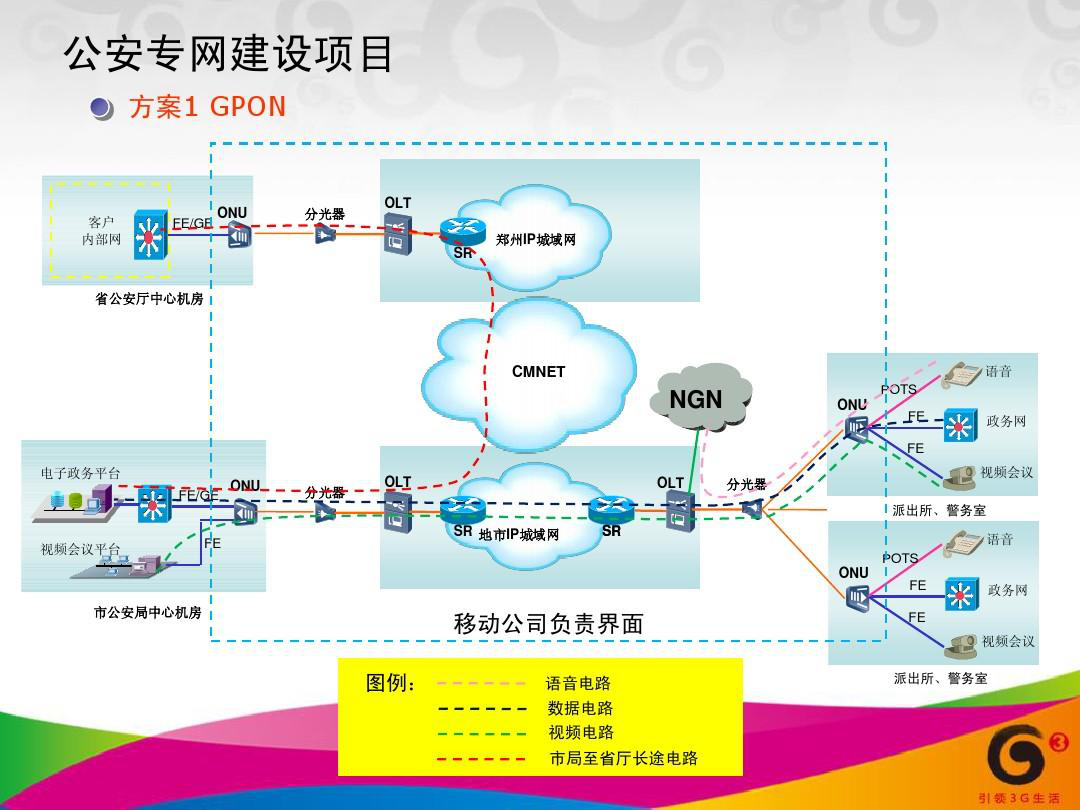

方案1說明
如圖，采用GPON技術組網需要在派出所、警務室各新增一臺ONU設備，語音電路通過OLT接入NGN網，數據電路接入IP城域網，匯聚到市委中心機房，采用FE/GE電接口與客戶側設備對接。
市公安局至省公安廳電路，采用GPON方式接入IP城域網，通過CMNET網匯聚至省公安廳中心機房，采用FE/GE電接口與客戶側交換機對接。
方案2說明
方案3說明
如圖，采用SDH/MSTP技術組網需要在各派出所、警務室各新增一臺MSTP設備。語音電路利用本地SDH傳輸網接入PSTN網；數據電路利用經本地SDH傳輸網傳送至市公安局中心機房，電路匯聚落地后，采用FE/GE電接口與客戶側設備對接。
市公安局至省公安廳電路，采用FE電接口接入市公安局SDH匯聚設備，長途使用公司二干傳輸網，通過鄭州本地網延伸至省公安廳中心機房，電路落地不做匯聚，采用點到點FE電接口與客戶側交換機對接。
