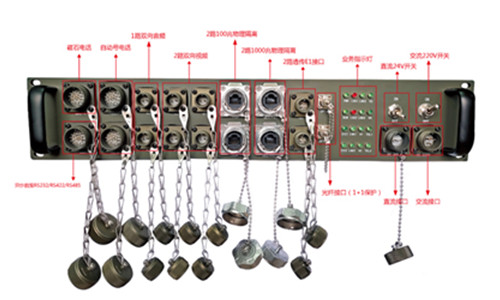

產品功能
1) 視 頻：8路正向或雙向
2) 音 頻：8路單向 或 4路雙向 (單聲道)
3) 電 話：16路FXO/FXS
4) E1/2M：8路
5) 數 據：4路單向或雙向
6) 開關量：4路單向或雙向
7) 網 絡：1～4路10/100M
? 光學指標
傳輸波長： 單模 1310nm/1550nm 多模 850nm/1310nm/1550nm
發射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm
接收靈敏度：優于-23dBm/-27dBm(APD)
? 視頻特性
視頻方向：單向/雙向
視頻帶寬：8~10M
采樣頻率：16MHz
采樣編碼：8～10bit
視頻制式：PAL/NTSC/SECAM
輸入/輸出阻抗：75歐姆
輸入/輸出信號電壓：1Vp-p
輸入過載電壓：1.5Vp-p
插入增益：1±5%
微分增益：2.50%
微分相位：2.5°
信 噪 比：>66dB(加權)
? 音頻特性
音頻方向：單向/雙向
采樣頻率：48kHZ
采樣編碼：24bit
輸入/輸出阻抗：600Ω平衡或非平衡
最大輸入/輸出電壓：3.5Vp-p
插入增益：±1dB
頻率響應：0.07~14kHZ 3dB
信 噪 比：>90dB
? 數據特性
數據類型：RS-232/422/485(2線或4線) 可選
波 特 率：RS-232 DC~115kbps
RS-422 DC~115kbps
RS-485 DC 115kbps
誤 碼 率：優于10-9
? 以太網特性
以太網接口：符合IEEE 802.3/802.3u協議
網絡速率：100Mbit/s
接口速率：10/100M自適應
以太網接口方式：RJ45
? E1接口特性
連 接 器：BNC
接口速率：2048Kb/s±50ppm
線路碼型：HDB3
接口阻抗：75Ω(非平衡)
? FXO、FXS接口特性
阻 抗：三元復式阻抗200Ω+560Ω//0.1μF
音頻范圍：300Hz―3400Hz
壓 縮 率：ITU G.711中A律
環路電流：25mA/路
? 工作條件
輸入電壓：110~265 VAC 50/60 Hz
平均無故障工作時間(MTBF) ：大于10萬小時
工作溫度：-40~+75℃
工作濕度：0~95%無冷凝
儲藏溫度：-40℃~+75℃
